公司已经开始大面积转型j2ee,正在使用的是整套java web的技术解决方案:Tomcat+springMVC+jdbc。作为一个从php转型过来的程序猿,还是需要好好消化一下java web开发的一些基础概念的。实不相瞒,我就一直闹不懂什么是Servlet,总是无法正确的理解它的作用及位置~

刚好今天有时间,就找了篇不错的技术贴好好科普一下,下面记录一些相关重点。

首先,先看一下我们要解决的疑惑:

  1. 以Tomcat为例了解Servlet容器是如何工作的?
  2. 一个Web工程在Servlet容器中是如何启动的?
  3. Servlet容器如何解析你在web.xml中定义的Servlet?
  4. 用户的请求是如何被分配给指定的Servlet的?
  5. Servlet容器如何管理Servlet生命周期?

先从Servlet容器聊起

Servlet和Servlet容器,从名字上来猜,就想水和器皿,之所以独立出两个东西,完全是为了满足工业化生产,也就是说是为了解耦,通过标准接口来让这两个东西协作从而完成实际需求。

目前成熟的Servlet容器产品很多,像Jetty,Tomcat都是java web开发人员耳熟能详的。我们下面就以Tomcat为例来讲一下Servlet容器如何管理Servlet的。

从上图可以看出,Tomcat的容器分为四个等级,真正管理Servlet的是Context容器,可以看到,一个Context对应一个web工程,这在Tomcat配置文件里也可以很容易的发现这一点:

<Context path="/projectOne " docBase="D:\projects\projectOne" reloadable="true" />

Servlet容器的启动过程

我们已经知道,一个Web项目对应一个Context容器,也就是Servlet运行时的Servlet容器,添加一个Web应用时将会创建一个StandardContext容器,并且给这个Context容器设置别要的参数(url,path等)。

下面看一张时序图,来分析一下Tomcat的启动过程:

上图描述的主要是类之间的时序关系,我们主要关注StandardContext容器的启动过程。

当Context容器初始化状态设为init时,添加在Context容器上的Listener将会被调用,我们主要看一下ContextConfig做了什么,这个类会负责整个Web应用的配置文件的解析工作:

  1. 创建用于解析xml配置文件的contextDigester对象
  2. 读取默认context.xml配置文件,如果存在则解析它
  3. 读取默认Host配置文件,如果存在则解析它
  4. 读取默认Context自身的配置文件,如果存在则解析它
  5. 设置Context的DocBase

ContextConfig的init方法完成后,Context容器会执行startInternal方法,主要做的是:

  1. 创建读取资源文件的对象
  2. 创建ClassLoader对象
  3. 设置应用的工作目录
  4. 启动相关的辅助类,如:logger,realm,resources等
  5. 修改启动状态,通知感兴趣的观察者(web应用的配置)
  6. 子容器的初始化
  7. 获取ServletContext并设置必要的参数
  8. 初始化“load on startup”的Servlet

Web应用的初始化工作实在ContextConfig的configureStart方法中实现的,应用的初始化主要是要解析web.xml文件,这个文件描述了一个web应用的关键信息,也是一个web应用的入口。

Tomcat首先会创建globalWebXml对象,接着是hostWebXml对象,再然后是对应应用的WebXml对象。Tomcat会将ContextConfig从web.xml文件中解析出的各项属性保存在WebXml对象中。再然后会将WebXml对象中的属性设置到Context容器中,这里面包括创建的Servlet对象,filter,listener等等,这个工作在WebXml的configureContext方法中完成,在该方法中会将Servlet包装成Context容器中的StandardWrapper,为什么要将Servlet包装成StandardWrapper而不直接创建Servlet对象呢?这是因为StandardWrapper是Tomcat容器的一部分,它具有容器的特征,而Servlet是一个独立的Web开发标准,不应该强耦合在Tomcat中。

除了将Servlet包装成StandardWrapper并作为子容器添加到Context中,其它的所有web.xml属性都被解析到Context中,所以说Context容器才是真正运行Servlet的Servlet容器。一个Web应用对应一个Context容器,容器的配置属性由应用的web.xml指定,这样我们就能理解web.xml到底起到什么作用了。

创建Servlet实例

我们已经完成了Servlet的解析工作,并且被包装成StandardWrapper添加在Context容器中,但它仍然不能工作,因为我们还没有实例化它。

如果Servlet的load-on-startup配置项大于0,那么在Context容器启动的时候就会实例化它,之前提到在解析配置文件时会读取在Tomcat目录下的Conf文件夹下的Web.xml文件的默认配置项,用来创建globalWebXml,其定义了两个Servlet,分别是:org.apache.catalina.servlets.DefaultServlet 和 org.apache.jasper.servlet.JspServlet 它们的 load-on-startup 分别是 1 和 3,也就是当Tomcat启动时这两个Servlet就会被实例化。

创建Servlet实例的方法是从Wrapper.loadServlet开始的,该方法要完成的就是获取servletClass,然后把它交给InstanceManager去创建一个基于servletClass.class的对象,并且如果这个Servlet配置了jsp-file,那么这个servletClass就是conf/web.xml中定义的org.apache.jasper.servlet.JspServlet了!

初始化Servlet

初始化Servlet这个工作是在StandardWrapper的initServlet方法中完成的,这个方法很简单,就是调用Servlet的init方法,同时把包装了StandarWrapper对象的StandardWrappFacade作为ServletConfig传递给Servlet,原因待会在说~

如果该Servlet关联的是一个jsp文件,那么在前面初始化的就是JspServlet,接下去会模拟一次简单的请求,请求调用这个jsp文件,以便编译这个jsp文件为class,并初始化这个class。

这样Servlet对象就初始化完成了,事实上Servlet从被 web.xml 中解析到完成初始化,这个过程非常复杂,中间有很多过程,包括各种容器状态的转化引起的监听事件的触发、各种访问权限的控制和一些不可预料的错误发生的判断行为等等。我们这里只抓了一些关键环节进行阐述,试图让大家有个总体脉络。

下面看一下时序图:

Servlet体系结构

上图可以看出,Servlet规范就是基于这几个类运转的,与Servlet主动关联的是三个类:ServletConfig,ServletRequest和ServletResponse。这三个类都是通过容器传递给Servlet的,其中ServletConfig是在Servlet初始化时就传递给Servlet的(前面我们提到了)。而后面这两个是在请求到达时调用Servlet时传参过来的。

那么,ServletConfig和ServletContex对Servlet有何作用呢?从ServletConfig的接口中声明的方法不难看出,这些方法都是为了获取这个Servlet的一些配置属性,而这些配置属性可能在Servlet运行时会被用到。

而ServletContext的作用呢?这里提到了Servlet的运行模式,Servlet的运行模式是一个典型的“握手型的交互式”运行模式。所谓“握手型的交互式”就是两个模块为了交换数据通常都会准备一个交易场景,这个场景一直跟随个这个交易过程直到这个交易完成为止。这个交易场景的初始化是根据这次交易对象指定的参数来定制的,这些指定参数通常就会是一个配置类。所以对号入座,交易场景就由ServletContext来描述,而定制的参数集合就由ServletConfig来描述。而ServletRequest和ServletResponse就是要交互的具体对象了,它们通常都是作为运输工具来传递交互结果。

下图是ServletConfig和ServletContex在Tomcat容器中的类关系图:

上图可以看出StandardWrapper和StandardWrapperFacade都实现了ServletConfig接口,而StandardWrapperFacade是 StandardWrapper门面类。所以传给Servlet的是StandardWrapperFacade对象,这个类能够保证从StandardWrapper中拿到 ServletConfig所规定的数据,而又不把ServletConfig不关心的数据暴露给Servlet。

同样ServletContext也与ServletConfig有类似的结构,Servlet中能拿到的ServletContext的实际对象也是 ApplicationContextFacade对象。ApplicationContextFacade同样保证ServletContext只能从容器中拿到它该拿的数据,它们都起到对数据的封装作用,它们使用的都是门面设计模式。

通过ServletContext可以拿到Context容器中一些必要信息,比如应用的工作路径,容器支持的Servlet最小版本等。

Tomcat一接受到请求首先将会创建org.apache.coyote.Request和org.apache.coyote.Response,这两个类是Tomcat内部使用的描述一次请求和响应的信息类,它们是一个轻量级的类,作用就是在服务器接收到请求后,经过简单解析将这个请求快速的分配给后续线程去处理,所以它们的对象很小,很容易被JVM回收。

接下去当交给一个用户线程去处理这个请求时又创建org.apache.catalina.connector.Request和org.apache.catalina.connector.Response对象。这两个对象一直穿越整个Servlet容器直到要传给Servlet,传给Servlet的是Request和Response的门面类RequestFacade和RequestFacade,这里使用门面模式与前面一样都是基于同样的目的——封装容器中的数据。一次请求对应的Request和Response的类转化如下图所示:

Servlet如何工作

我们已经清楚了Servlet是如何被加载的,Servlet是如何被初始化的,以及Servlet的体系结构,现在的问题是它如何被调用?

当用户从浏览器向服务器发起一个请求,通常包含如下信息:http://hostname:port/contextpath/servetpath,hostname和port是用来与服务器建立tcp连接的,而后面的URL才是用来选择服务器中哪个子容器服务用户的请求。

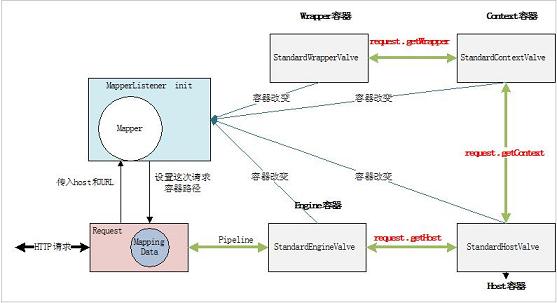

根据URL来映射正确的Servlet容器的工作有专门的一个类来完成:org.apache.tomcat.util.http.mapper,这个类保存了Tomcat的Container容器中的所有子容器的信息,当org.apache.catalina.connector.Request类在进入Container容器之前,mapper将会根据这次请求的hostname和contextpath将host和context容器设置到Request的mappingData属性中。所以当Request进入Container容器之前就已经确定了它要访问哪个子容器了!看下图:

上图描述了一次Request请求是如何达到最终的Wrapper容器的,我们现正知道了请求是如何达到正确的Wrapper容器,但是请求到达最终的Servlet还要完成一些步骤,必须要执行Filter链,以及要通知你在web.xml中定义的listener。

接下去就要执行Servlet的service方法了,通常情况下,我们自己定义的servlet并不是直接去实现javax.servlet.servlet接口,而是去继承更简单的HttpServlet类或者GenericServlet类,我们可以有选择的覆盖相应方法去实现我们要完成的工作。

Servlet的确已经能够帮我们完成所有的工作了,但是现在的web应用很少有直接将交互全部页面都用servlet来实现,而是采用更加高效的MVC框架来实现。这些MVC框架基本的原理都是将所有的请求都映射到一个Servlet,然后去实现service方法,这个方法也就是MVC框架的入口。

当Servlet从Servlet容器中移除时,也就表明该Servlet的生命周期结束了,这时Servlet的destroy方法将被调用,做一些扫尾工作。

Session与Cookie

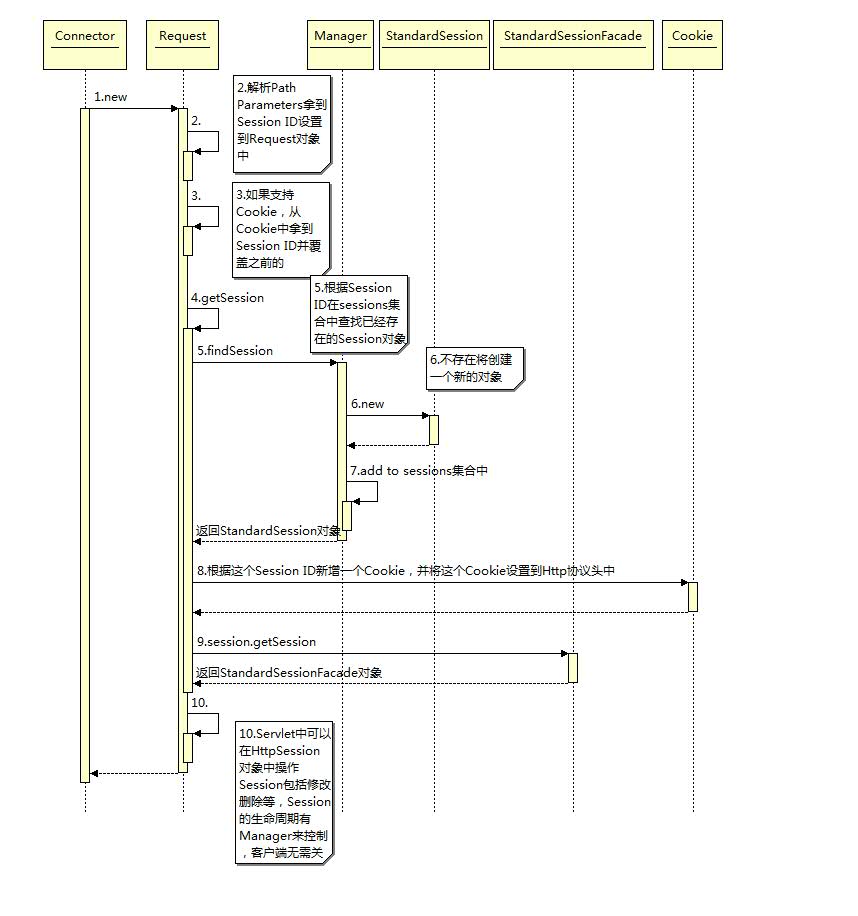

从上图可以看到Session工作的时序图,有了Session ID服务器端就可以创建HttpSession对象了,第一次触发是通过request.getSession()方法,如果当前的Session ID还没有对应的HttpSession对象那么就创建一个新的,并将这个对象加到 org.apache.catalina.Manager的sessions容器中保存,Manager类将管理所有Session的生命周期,Session过期将被回收,服务器关闭,Session将被序列化到磁盘等。只要这个HttpSession对象存在,用户就可以根据Session ID来获取到这个对象,也就达到了状态的保持。
